Основные требования к содержанию сборочного чертежа
1. Изображение сборочной единицы должно давать представление о расположении и взаимной связи всех деталей, а также должно обеспечивать возможность сборки и контроля сборочной единицы.
2. На сборочном чертеже должны быть указаны:
• номера позиций составных частей, входящих в изделие;
• габаритные размеры изделия и деталей, входящих в сборочную единицу;
• максимально допустимые отклонения при изготовлении деталей;
• способы соединения деталей между собой;
• масштаб и необходимые справочные материалы.

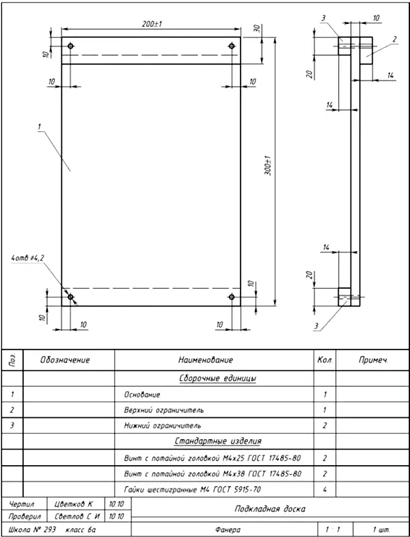

Каждый сборочный чертёж сопровождается основным конструкторским документом — таблицей-спецификацией, в которой указываются номера позиций деталей, наименования деталей, их количество, материал изготовления. Спецификацию выполняют непосредственно на сборочном чертеже (на формате А4).
Вопросы и задания:
1. Какие основные требования предъявляются к сборочному чертежу?
2. Какую информацию необходимо получить при чтении сборочного чертежа?
